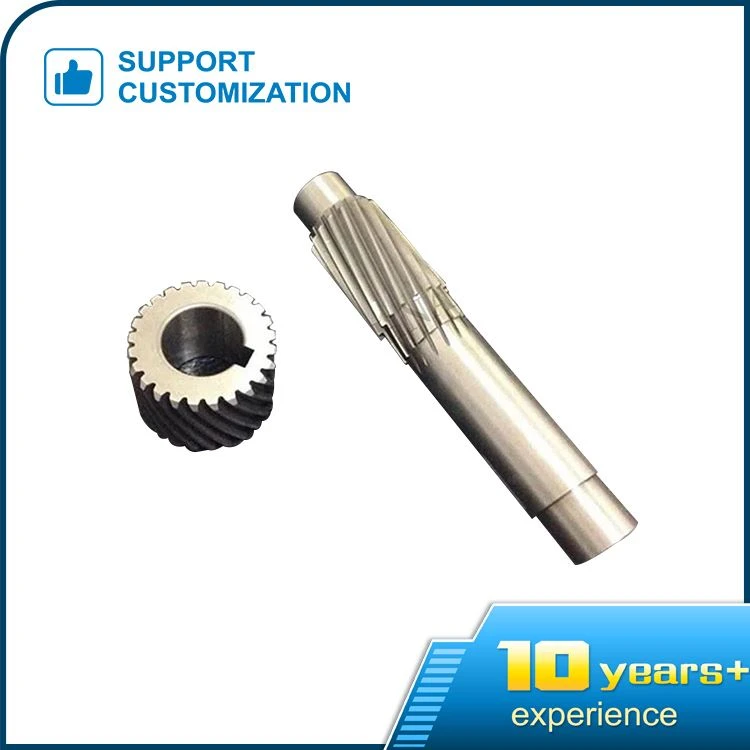

Arbre de transmission

La conception des engrenages et des arbres est généralement connectée des manières suivantes :

1. Arbre de transmission. L'engrenage et l'arbre sont intégrés.

2. Connexion cannelée. La connexion spline est composée d’une spline interne et d’une spline externe. Les cannelures internes et externes sont des pièces à plusieurs dents, les cannelures sur la surface cylindrique interne sont des cannelures internes et les cannelures sur la surface cylindrique externe sont des cannelures externes.

3. Connexion clé générale. Généralement, la connexion par clé consiste à réaliser la fixation circonférentielle entre l'arbre et l'engrenage via la clé pour transmettre le mouvement et le couple.

4. Il existe également un mécanisme, tel qu'un mécanisme à cliquet, qui peut réaliser une rotation dans un sens et se désengager dans le sens inverse.

Conception des engrenages et des arbres :

1. L'arbre de transmission est généralement un pignon (un engrenage avec un petit nombre de dents).

2. L'arbre de transmission est généralement à l'étage à grande vitesse (c'est-à-dire à l'étage à faible couple).

3. L'arbre de transmission est rarement utilisé comme engrenage coulissant pour le changement de vitesse. Il s'agit généralement d'un train roulant fixe. Premièrement, parce qu’il est à grande vitesse, il n’est pas adapté au changement de vitesse de glissement.

4. L'arbre de transmission est une combinaison d'arbre et d'engrenage. Cependant, la longueur de l'arbre doit être raccourcie autant que possible lors de la conception. Un arbre trop long n'est pas propice au taillage de l'engrenage supérieur, et un support d'arbre trop long entraîne un épaississement de l'arbre et une résistance mécanique (telle que la rigidité, la déflexion, la résistance à la flexion, etc.)

Quelle est la conception et l’application de l’arbre à crémaillère et pignon ? Les arbres de transmission peuvent généralement être vus à des fins différentes. Ceci est étroitement lié à sa propre conception. Généralement, il peut être divisé en arbre d’entraînement, arbre rotatif et broche. Différents styles d'arbres ont des utilisations et des caractéristiques différentes.

D'une manière générale, la conception des engrenages et de l'arbre consiste à utiliser de petits engrenages. La principale caractéristique de l’engrenage est que le nombre de dents de l’engrenage est relativement petit. Dans le processus de conception, les concepteurs doivent généralement raccourcir autant que possible la longueur de l'arbre, car si l'arbre est trop long, la difficulté de l'analyse et du traitement des données sur la machine à tailler augmentera également. De plus, sa longueur trop longue le nuira.
