Pignon d'engrenage conique

Pignon conique :

Le pignon d'engrenage conique de machines SST est un cône avec des dents radiales à développante externe qui sont droites, se rétrécissant du plus grand au plus petit.

La grosse extrémité du pignon conique est la partie inférieure ; la petite extrémité du pignon conique est le haut.

Le pas du biseau est mesuré en bas (les plus grandes dents).

Le terme pignon conique ou engrenage conique fait référence à un biseau droit (ou droit). Il s'agit en fait d'un engrenage droit conique.

Les engrenages coniques peuvent également être utilisés pour modifier uniquement le sens de rotation de la transmission de puissance, appelés engrenages à onglet.

Pour les engrenages à onglet, les engrenages coniques d'entrée et de sortie ont le même nombre de dents.

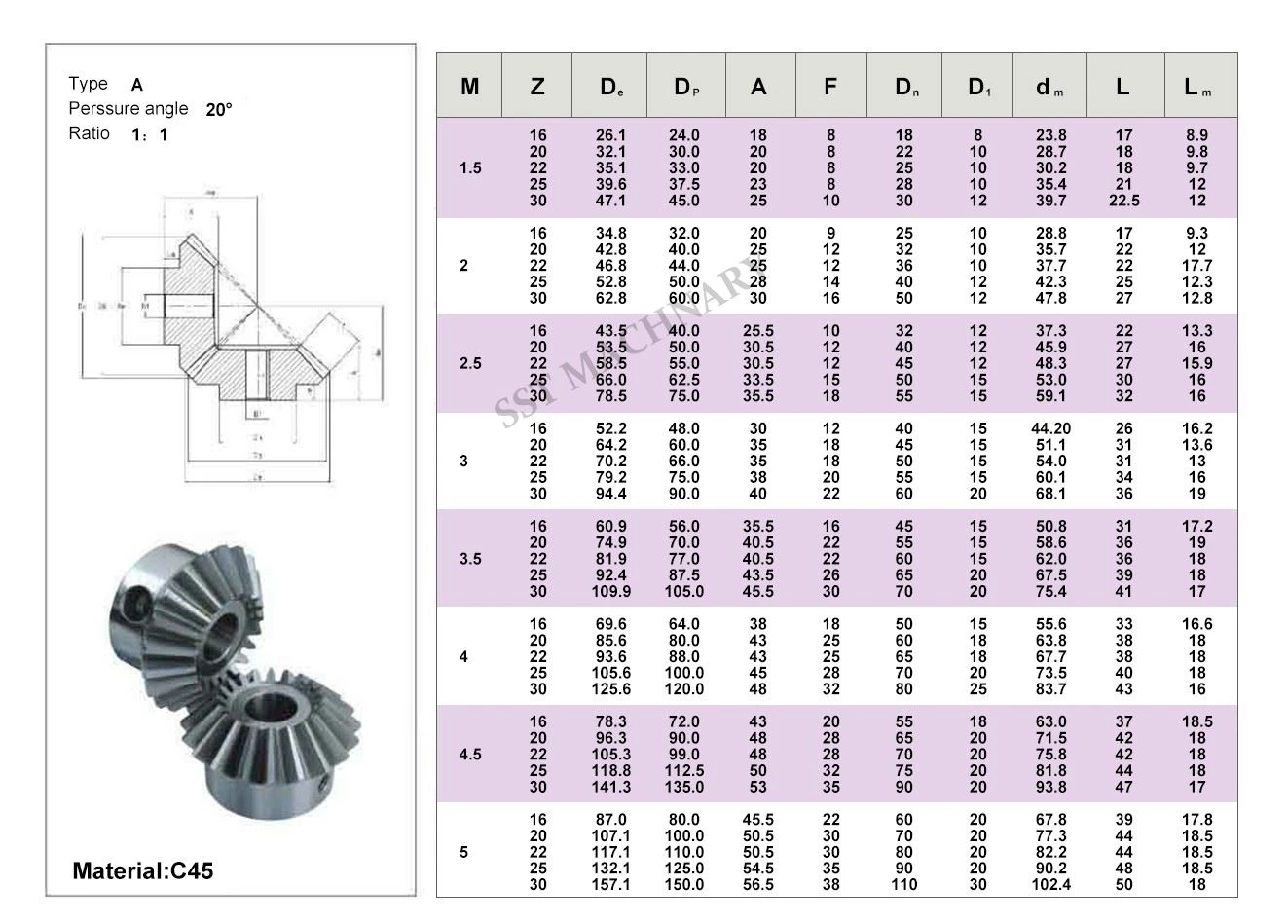

M1, M2, M3, M4, M5, M6, M7, M8, PICTH4, PAS, PAS6, PICTH 8, PICTH 10, PICTH12

La caractéristique de la transmission par engrenages coniques est de réduire la hauteur du sommet de la petite extrémité des dents de l'engrenage, réduisant ainsi le risque que le sommet de la dent soit trop pointu ; Le rayon de congé plus grand de la racine de la dent favorise l'amélioration de la capacité portante des dents d'engrenage, de la durée de vie de l'outil et de la lubrification du stockage d'huile. Il est généralement utilisé dans des situations de charge légère et de faible vitesse.

Dans les machines générales, l'angle d'intersection entre deux arbres de pignon conique est égal à 90 degrés (mais il peut aussi être différent). Comme les engrenages cylindriques, les engrenages coniques ont des cônes d'indexation, des cônes d'extension, des cônes de racine et des cônes de base. Le cône a une grande extrémité et une petite extrémité, et les cercles correspondant à la grande extrémité sont appelés respectivement le cercle de division (dont le rayon est r), le cercle addendum, le cercle racine et le cercle de base. Le mouvement d’une paire d’engrenages coniques équivaut au simple roulement d’une paire de cônes de pas.

La formation du profil des dents d'un pignon conique est similaire à celle d'un engrenage cylindrique, mais la différence est que le cône de base est utilisé à la place du cylindre de base. Comme le montre la figure de droite, la surface génératrice S est tangente au bus du cône de base. Lorsque la surface génératrice S roule uniquement le long du cône de base, une surface en développante sera formée dans l'espace par une ligne droite OK sur la surface génératrice qui entre en contact avec la génératrice ON du cône de base. Cette surface est la surface du profil de dent d’un engrenage conique droit. Le lieu de chaque point de la droite OK est une développante (la développante au sommet O est un point).
