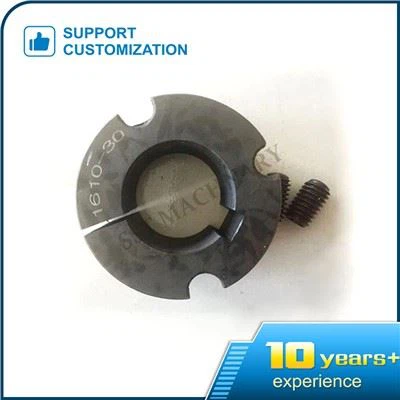

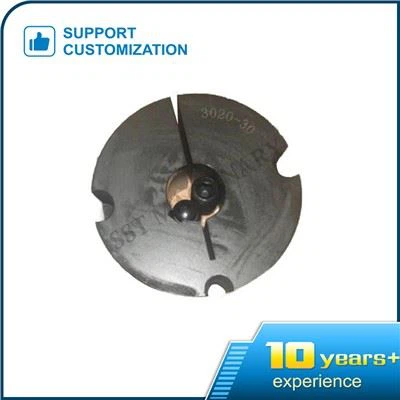

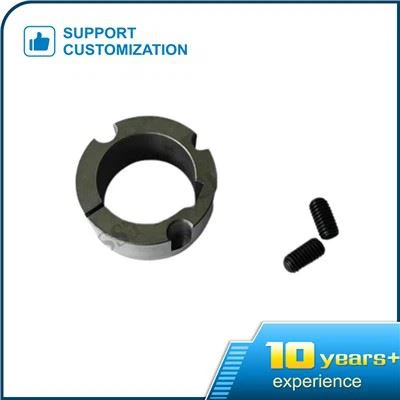

Douille conique fendue

Le manchon conique (douille conique fendue) est le plus couramment utilisé avec la poulie à courroie, telle que la poulie à courroie à manchon conique standard européen et la poulie à courroie à manchon conique standard américain. Dans la pratique, il s'avère que le mode de connexion à manchon conique est vraiment facile à utiliser et qu'il est économique, pratique, permettant de gagner du temps et du travail. C'est pourquoi de nombreux accouplements, poulies synchrones, pignons, etc. sont désormais également reliés à des manchons coniques.

Le manchon conique est principalement divisé en manchon conique TB, manchon conique QD et manchon conique STB. Les trous à l'endroit correspondant du manchon conique et de la poulie à courroie sont à moitié latéraux, et les deux trous lisses sur le manchon conique et les deux trous filetés sur la poulie à courroie forment respectivement un trou complet. Un trou fileté sur le manchon conique et un trou lisse sur la poulie à courroie forment un trou complet.

Lors du montage, deux vis sont placées dans deux trous filetés de la poulie. Lorsque les vis sont serrées en continu dans les trous filetés de la poulie à courroie, l'action de la vis pousse les vis vers la petite extrémité du trou conique de la poulie à courroie, tandis que les deux trous lisses du manchon conique ne sont pas complètement usinés. De cette façon, lorsque la tête de la vis est contre le fond du trou lisse, la force est transmise au manchon conique, et le manchon conique se déplace par rapport à la poulie à courroie vers la petite extrémité du trou conique de la poulie à courroie. , À ce moment-là, en raison de la conicité, le manchon conique enveloppera constamment l'arbre, et l'arbre réagira sur le manchon conique puis sur la poulie à courroie.

De cette façon, la poulie, la douille conique fendue et l'arbre sont étroitement assemblés.

Nous offrons une bonne qualité et un bon service à nos clients.
