1.Type de dent
Sur la section passant par l'axe du filetage de la vis, la forme du filetage est appelée profil. L'angle entre les flancs de deux dents adjacentes est appelé l'angle de la dent. Le fil régulier a une forme triangulaire avec un angle de forme de dent de 60 degrés.
2. Diamètre

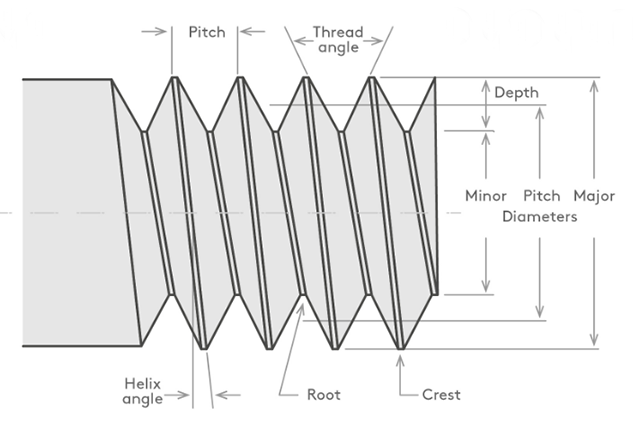

Diamètre principal : fait référence au diamètre du cylindre imaginaire ou de la surface conique qui coïncide avec la crête du filetage externe de la vis et le fond du filetage interne. Le diamètre principal du filetage externe est représenté par d, et le diamètre principal du filetage interne est représenté par D.
Diamètre du filetage mineur : fait référence au diamètre du cylindre imaginaire ou de la surface conique qui coïncide avec le fond de la dent du filetage externe et la crête de la dent du filetage interne. Le petit diamètre du filetage extérieur est représenté par d1, et le petit diamètre du filetage extérieur est représenté par D1.
Diamètre du filetage primitif : entre le grand diamètre et le petit diamètre, en imaginant une surface cylindrique (ou surface conique), dans sa section axiale, la largeur de la dent et la largeur de la rainure sur la ligne principale sont égales, alors le diamètre de la surface cylindrique imaginaire est appelé diamètre primitif.
3. Nombre de lignes
Le nombre d'hélices qui forment le fil s'appelle le nombre de fils. Il existe des fils monolignes et multilignes, et les fils multilignes sont uniformément répartis dans la section perpendiculaire à l'axe.
4. Emplacement
The axial distance between two adjacent teeth corresponding to two points on the center diameter line is called the pitch. On the same helix, the axial distance between two adjacent teeth corresponding to two points on the center diameter line is called the lead. The relationship between the number of lines n, the pitch P, and the lead S is: S=n·P
5. Rotation
Vu le long de l'axe, un fil qui tourne dans le sens des aiguilles d'une montre est appelé un fil à droite, et un fil qui tourne dans le sens antihoraire est appelé un fil à gauche.
Le profil du filetage, les diamètres, le pas, le nombre de lignes et le sens de rotation sont appelés les cinq éléments de base du filetage. Seuls les filetages intérieur et extérieur avec les cinq mêmes éléments peuvent être vissés ensemble.
